Гидравлический отвод KJ с углом 90° для горнодобывающей промышленности.

1.Материал

Быстроразъемный патрубок высокого давления для горнодобывающей промышленности имеет высокопрочную и долговечную конструкцию. Основной корпус изготовлен методом ковки из конструкционной стали 27SiMn и высокопрочной легированной стали № 45, а некоторые детали выполнены из высококачественной углеродистой стали.

Материал отличается высокой прочностью и ударной вязкостью, способен выдерживать удары высокого давления под землей и не подвержен легкому разрушению или деформации. Поверхность изделия подвергается гальванизации или цветной гальванизации для защиты от ржавчины, эффективно противодействуя влажной подземной среде, накоплению угольной пыли, а также кислотной и щелочной коррозии от эмульсий.

Соединительные элементы изготовлены с высокой точностью и оснащены уплотнительными кольцами из нитриловой резины, которые обладают маслостойкостью и устойчивостью к старению; они идеально подходят для транспортировки таких сред, как эмульсии, используемые в горнодобывающей промышленности, и гидравлические масла, и обеспечивают стабильную герметизацию в течение длительного времени эксплуатации.

2.Структура

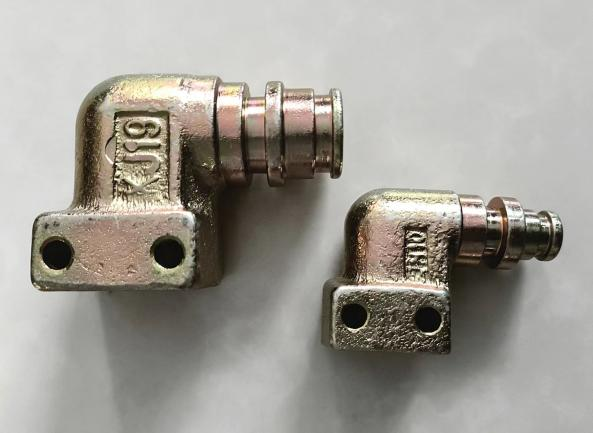

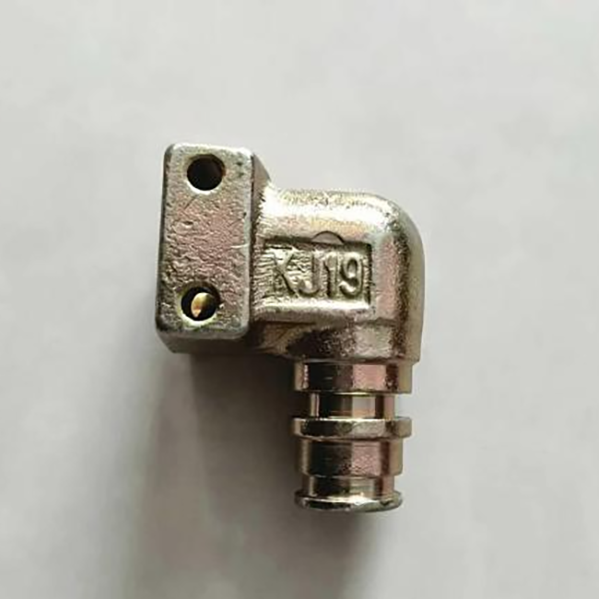

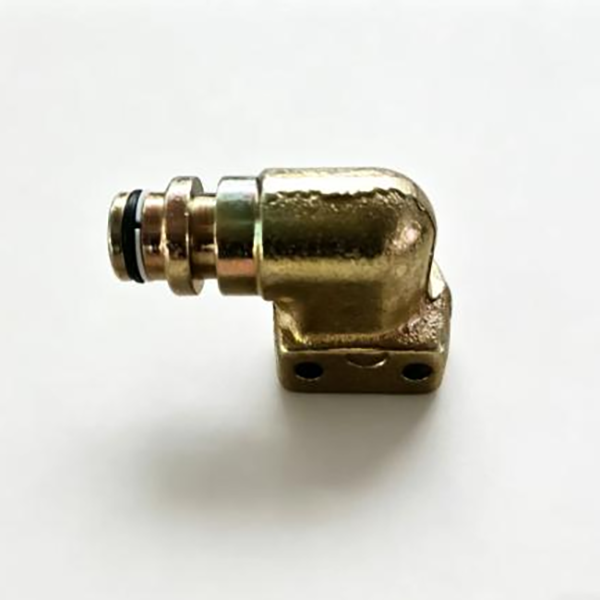

В конструкции используется цельнокованая угловая конструкция под углом 90°, которая формируется без сварочных зазоров, что в корне исключает риск утечки в условиях высокого давления.

На одном конце находится стандартный быстроразъемный соединитель серии KJ с уплотнительной канавкой и кольцевым выступом, который можно быстро подсоединить к шланговому соединителю; для быстрой фиксации без использования дополнительных инструментов можно использовать U-образный штифт.

На другом конце находится фланцево-пластинчатый интерфейс с монтажными отверстиями, который может быть непосредственно закреплен на корпусе гидравлического опорного клапана и трубопроводе, обеспечивая надежную установку и предотвращая ослабление крепления.

Общая конструкция компактна и невелика, не занимает много места в скважине и подходит для различных вариантов компоновки и монтажа трубопроводов.

3.Производственный процесс

Цельнолитая штамповка позволяет избежать дефектов традиционной сварки, значительно повышает общую прочность конструкции и эффективно предотвращает растрескивание и повреждения в условиях высокого давления.

Соединительные элементы, уплотнительные канавки и монтажные отверстия изготовлены с высокой точностью на станках с ЧПУ, что обеспечивает точные размеры и высокую взаимозаменяемость, а также позволяет беспрепятственно сочетать их со стандартными гидравлическими принадлежностями серии KJ.

Благодаря профессиональной закалке и нормализующей термообработке устраняются внутренние напряжения в заготовке, повышаются твердость и ударопрочность, а также увеличивается срок службы.

Поверхность обрабатывается методом горячего цинкования и пассивации цветом для образования плотного защитного слоя, обеспечивающего превосходную устойчивость к ржавчине и коррозии.

Вся продукция строго соответствует стандарту MT/T 986 для горнодобывающей промышленности и может быть поставлена заказчикам только после прохождения контроля качества.

4.Параметры производительности

Номинальное рабочее давление может достигать 31,5 МПа и выше, что обеспечивает полную адаптацию к условиям работы под высоким давлением в полностью механизированных гидравлических системах угольных шахт, а также стабильную устойчивость к давлению и отсутствие деформаций под нагрузкой.

Благодаря специальной уплотнительной конструкции, она обеспечивает отсутствие утечек под высоким давлением, устойчива к коррозии эмульсии и гарантирует долговечное и надежное уплотнение.

Благодаря цельнокованой конструкции и высокопрочным материалам, он обладает превосходной ударопрочностью и вибростойкостью; он может адаптироваться к постоянной вибрации в подземных горных выработках и не склонен к ослаблению или повреждению.

Конструкция быстроразъемного соединения с U-образным штифтом упрощает и ускоряет разборку и сборку, значительно сокращая время технического обслуживания и замены, а также снижая трудозатраты в скважине.

Изделие устойчиво к низким температурам и влажности, а также может адаптироваться к суровым условиям работы в шахтах с колебаниями температуры и плотной угольной пылью, что делает его легко адаптируемым к различным средам.
