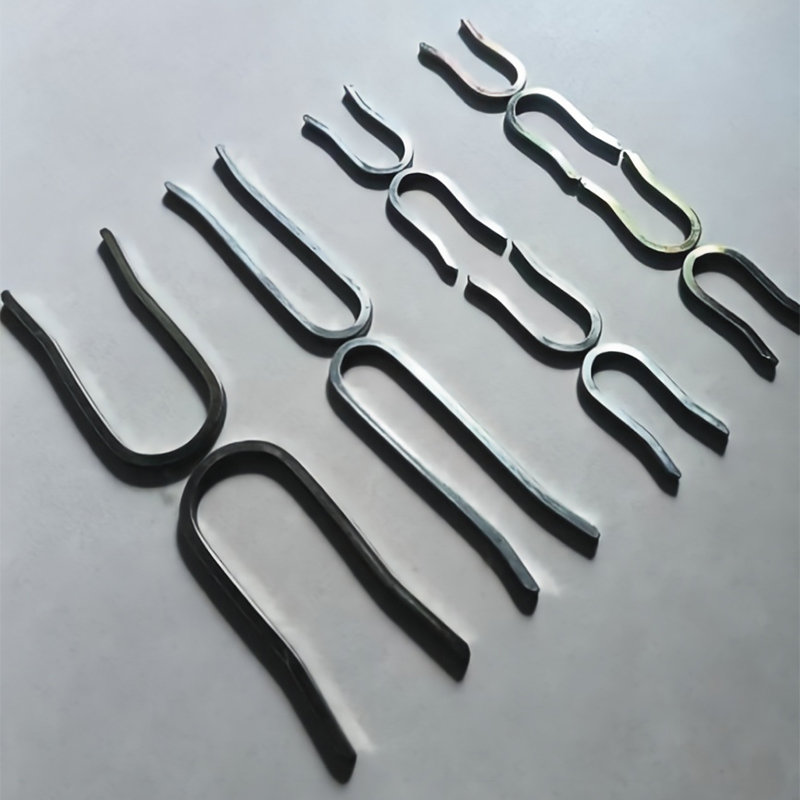

Горнодобывающая U-образная булавка
Данный продукт представляет собой U-образный штифт для горнодобывающей промышленности, изготовленный из высокопрочной пружинной стали 65Mn, используемый для крепления быстроразъемных соединений гидравлических опор в угольных шахтах. Он выдерживает давление до 31,5 МПа и обладает превосходной усталостной прочностью и коррозионной стойкостью.
Описание
маркер
Описание продукта:
Данный продукт представляет собой U-образный штифт для горнодобывающей промышленности, изготовленный из высокопрочной пружинной стали 65Mn, используемый для крепления быстроразъемных соединений гидравлических опор в угольных шахтах. Он выдерживает давление до 31,5 МПа и обладает превосходной усталостной прочностью и коррозионной стойкостью.
I. Материал
Основной корпус изделия изготовлен из пружинной стали 65Mn, обладающей превосходной усталостной прочностью. Он выдерживает тысячи вставок и извлечений без необратимой деформации или поломки; усилие затяжки стабильно, предотвращая ослабление в условиях подземной вибрации.
Покрытие поверхности: Благодаря использованию процесса цветного цинкования в сочетании с утолщенным пассивирующим слоем, он обеспечивает превосходную устойчивость к солевому туману и защиту от ржавчины, что приводит к увеличению срока службы во влажной подземной среде.
Покрытие изолирует его от коррозии, вызванной подземными эмульсиями, скопившейся водой и угольной пылью.
II. Конструкция
Изделие имеет цельную, гибкую U-образную конструкцию, состоящую из трех частей:
U-образная дугообразная головка: входит в паз разъема, обеспечивая упругое зажимное усилие;
Два параллельных прямых рычага: вставляются в отверстия для контактов с обеих сторон разъема, проникая и фиксируя штекер и гнездо разъема;
Направляющий конец с расширенным углом: конец имеет скошенную кромку, что облегчает выравнивание и установку вручную.
III. Производственный процесс
Резка сырья: проволока из пружинной стали нарезается на фиксированную длину для обеспечения равномерных размеров;
Холодная штамповка и гибка: стандартная U-образная дуга формируется за один этап с использованием специальной формы, точно контролирующей упругое восстановление стали;
Снятие фаски и шлифовка концов: с обоих концов удаляются заусенцы, а направляющие фаски обрабатываются для предотвращения царапин на уплотнительном кольце соединения и травмирования операторов;
Термообработка (закалка + отпуск, обработка стержня для стали 65Mn): Высокотемпературная закалка в сочетании со среднетемпературным отпуском обеспечивает стали стабильную эластичность, предотвращая необратимую деформацию при сборке и разборке;
Гальваническое покрытие и пассивация: После гальванизации выполняется цветная герметизирующая пассивирующая обработка для улучшения защиты от ржавчины и устойчивости к эмульсионной коррозии;
Контроль эластичности: Изделия считаются пригодными к использованию только в том случае, если они не ослабевают и не ломаются после тысяч испытаний на вставку и извлечение.
IV. Характеристики стержня
Пружинная сталь 65Mn обеспечивает стабильную упругую силу зажима, предотвращая ее выпадение из отверстия для штифта после вставки. Она выдерживает гидравлическую вибрацию, перемещение в скважине и удары, предотвращая разрыв соединения и разбрызгивание жидкости.
Высокая усталостная прочность: Выдерживает тысячи циклов разборки и сборки без необратимой деформации или поломки, обеспечивая надежную фиксацию даже в условиях вибрации в скважине;
Высокая коррозионная стойкость: утолщенный слой гальванизированной пассивации защищает от коррозии, вызываемой скважинной водой, эмульсиями и угольной пылью;
Скошенный направляющий конец: облегчает выравнивание с отверстиями для штифтов во время установки, предотвращая повреждение уплотнений и травмы рабочих;
Широкая универсальность: совместим со всеми быстроразъемными соединениями серии KJ, ударопрочный, устойчивый к изгибу и обладает высокой механической прочностью.
V. Область применения
Используется для фиксации шлангов высокого давления, прямых соединителей и штепсельных соединений на гидравлических опорах, фиксации точек соединения, предотвращения отсоединения соединителя из-за удара эмульсии под высоким давлением 31,5 МПа и предотвращения аварий, связанных с распылением жидкости под высоким давлением.
Может использоваться в качестве предохранительного фиксирующего элемента для всех быстроразъемных соединений KJ в гидравлических клапанных узлах, домкратах и насосных станциях для эмульсий. Во время обслуживания трубопровода достаточно просто вытащить U-образный штифт, чтобы быстро разобрать соединитель без дополнительных инструментов, что значительно повышает эффективность обслуживания в скважине.
